نحوهی حذف خطای ناشی از سیمهای رابط RTD

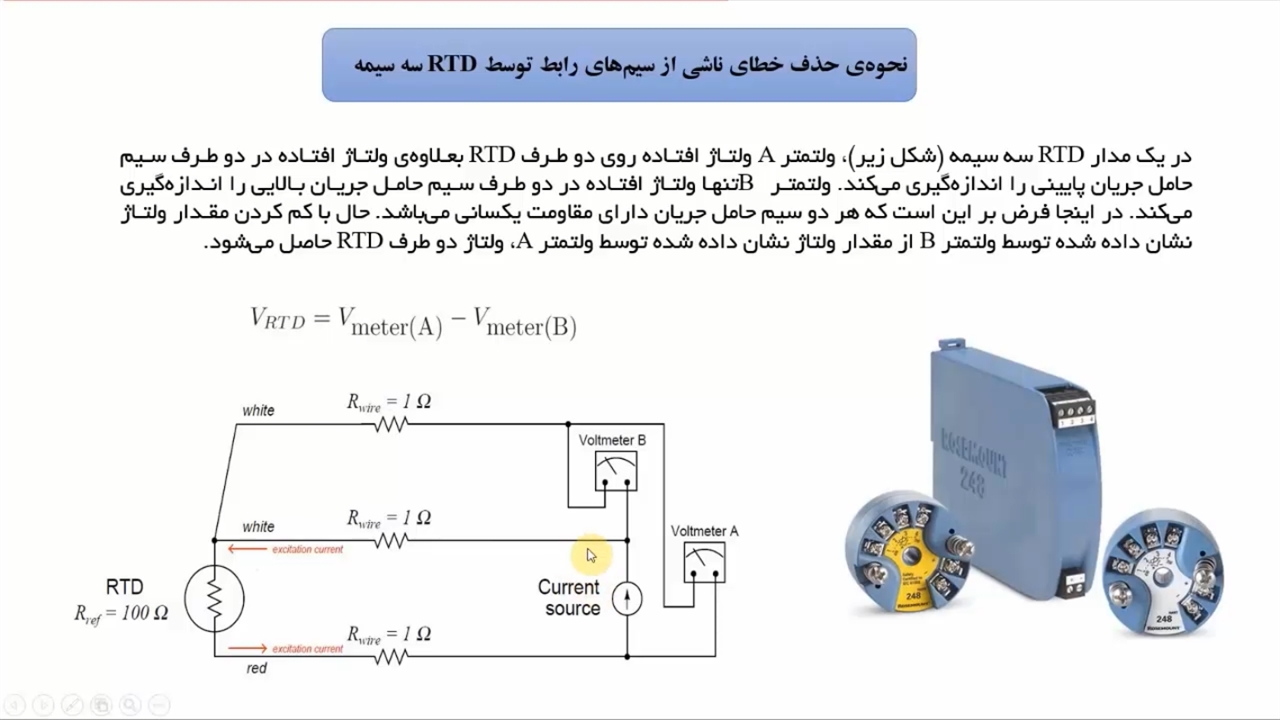

در یک مدار RTD سه سیمه (شکل زیر)، ولتمتر A ولتاژ افتاده روی دو طرف RTD بعلاوهی ولتاژ افتاده در دو طرف سیم حامل جریان پایینی را اندازهگیری میکند. ولتمتر B تنها ولتاژ افتاده در دو طرف سیم حامل جریان بالایی را اندازهگیری میکند. در اینجا فرض بر این است که هر دو سیم حامل جریان دارای مقاومت یکسانی میباشد. حال با کم کردن مقدار ولتاژ نشان داده شده توسط ولتمتر B از مقدار ولتاژ نشان داده شده توسط ولتمتر A، ولتاژ دو طرف RTD حاصل میشود.
