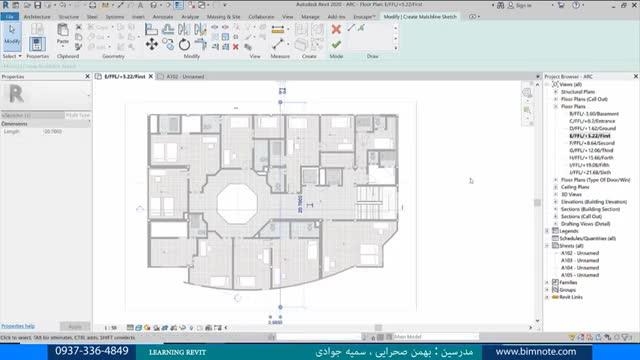

یکی از دلایل مهمی که در انجام پروژه ها باعث می‌شود که نیاز به هماهنگی و یکپارچگی در نرم افزار Revit پیدا کنیم، ابعاد بسیار بزرگ و وسیع آن پروژه می باشد. پروژه های بزرگی مانند فرودگاه‌ها، هتل‌ها، مراکز تجاری، مال‌ها، مجتمع های مسکونی و مراکز فرهنگی، دارای پلان‌، نما، مقاطع و احجام وسیعی هستند که با توجه به ابعاد استاندارد شیت‌ ها قطعا ما در حین شیت‌بندی و ارائه نقشه‌ها و مدارک آن‌ها، با محدودیت‌هایی روبرو خواهیم شد. برای چنین پروژه هایی ، لازم است که پلان های خود را به چند پارت مجزا تقسیم کنیم و هر پارت را در یک شیت جداگانه قرار دهیم. ما در این ویدئوی آموزشی توضیحاتی خواهیم داد در مورد نحوه چند تیکه کردن پلان ها جهت سهولت قرارگیری آن‌ها در شیت های استاندارد.
اما موضوع دومی که در این آموزش به آن پرداخته شده است، موضوع Key Plan و نقشه راهنما می‌باشد. در تمام شیت ها و مدارکی که جهت ارائه آماده می‌شوند، در صورت تقسیم شدن پلان به چند پارت مختلف، یک پلان راهنمای کامل با ابعاد بسیار کوچکتر در کنار سایر اطلاعات شیت قرار می‌دهند و آن قسمت از پلان که در شیت مربوطه قرار گرفته است را با رنگ یا هاشور روی key plan مشخص میکنند. این کار جهت خوانایی هر چه بیشتر مدارک و نقشه های پروژه انجام می‌شود و به کارفرما و پیمانکار کمک می‌کند که درک سریعتر و راحت تری از نقشه ها و مدارک داشته باشند.. ساخت Key Plan می‌تواند به صورت پارامتریک و هوشمند انجام شود. در آموزش این قسمت علاوه بر نحوه چند پارت کردن پلان ها، به نحوه ساخت Key Plan به صورت پارامتریک می‌پردازیم
این روش ساخت می‌تواند سرعت کار شما را در انجام شیت بندی پروژه های بزرگ بیشتر کند و هماهنگی و یکپارچگی بیشتری در کارهای تیمی ایجاد نماید.
