شبیهسازی مکانیزم کلاسیک ترمل ارشمیدس
در این ویدیو، یکی از جذابترین مکانیزمهای مهندسی مکانیک یعنی «ترمل ارشمیدس» (Archimedes Trammel) را به صورت دقیق در محیط متلب (MATLAB) شبیهسازی کردهایم.
آنچه در این شبیهسازی خواهید دید:
نحوه عملکرد لغزندهها در شیارهای متقاطع (Vertical Horizontal Slots).
تبدیل جابجایی خطی به حرکت دورانی و بیضوی.

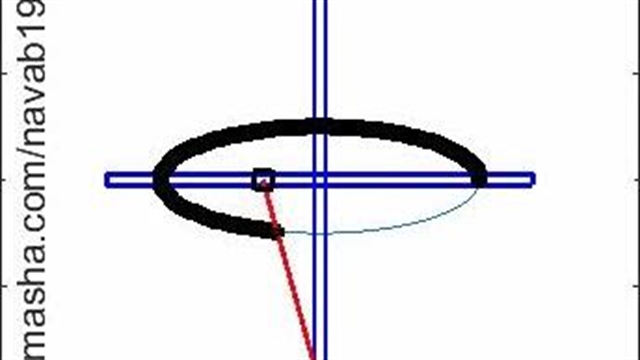

رسم مسیر حرکت (Trace) نقاط مختلف میله رابط که منجر به خلق بیضیهای دقیق میشود.
نمایش هندسه ستارهوار (Astroid) که از پوش خطوط میله ایجاد میگردد.
ارتباط با صنعت:
مکانیزم ترمل نه تنها یک مدل ریاضی، بلکه اساس کار ابزارهای دقیق صنعتی موسوم به Trammel Point است. این ابزارها برای رسم دایرهها و بیضیهای بسیار بزرگ در کارگاههای تراشکاری و نجاری که پرگارهای معمولی کارایی ندارند، استفاده میشوند.
در طراحی این مدلسازی، از مفاهیم هندسه مسطحه و کتاب هندسه دلپذیر (دکتر احمد شرفالدین) استفاده شده است.
