جبرانسازی Cold Junction

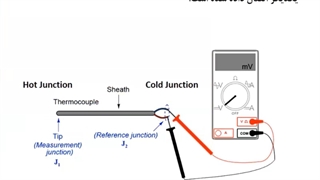

در یک ترموکوپل، به نقطهای که دو سیم به یکدیگر جوش داده شدهاند اتصال گرم (Hot junction) گفته شده و به محل اتصال سیمهای ترموکوپل (یا Extension Wire) به دستگاه ابزاردقیق را اتصال سرد (Cold junction) مینامند.

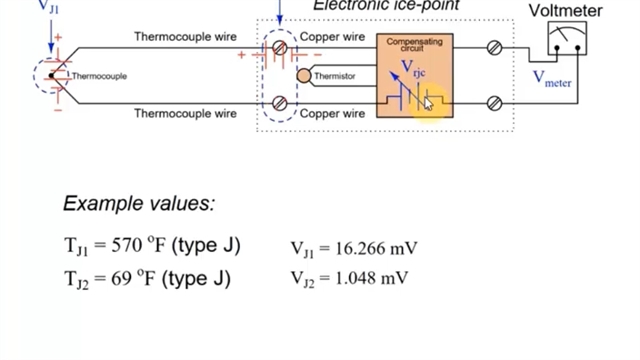

خروجی ترموکوپل تابعی از دمای اتصال گرم و همچنین دمای اتصال مرجع میباشد. به منظور اندازهگیری دقیق دمای اتصال گرم، لازم است که دمای اتصال سرد را اندازهگیری کرده و تغییرات آن را جبرانسازی کرد. در دستگاههای ابزاردقیق مدرن دیجیتالی با استفاده از یک سنسور دمای قرار گرفته در اتصال مرجع، دمای اتصال سرد اندازهگیری شده و بر طبق نوع ترموکوپل و با استفاده از یک جدول مراجعهای (Look-up table) که در داخل حافظهی دستگاه ذخیره شده، دمای اتصال سرد جبرانسازی میشود.
