انتقال حرارت در یک مخلوط کننده زانویی
ادرس دریافت : ansysfile.ir/f1200

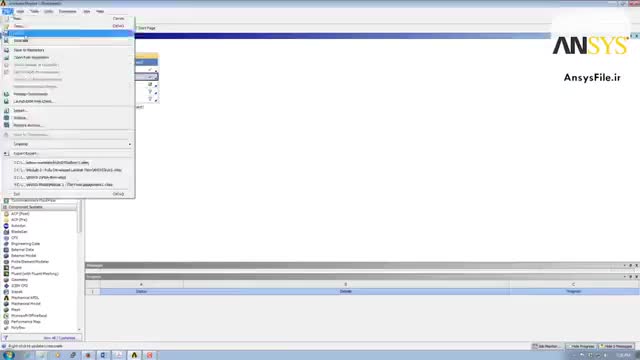

این آموزش با استفاده از Fluent Fluid در ANSYS Workbench یک مسئله متقابل مایع جریان و انتقال گرما سه بعدی در یک مخلوط کننده زانویی نشان داده شده است. اگ گام به گام همراه شوید شما هندسه زانویی و مش محاسباتی مربوطه را با استفاده از ابزار هندسه و meshing در ANSYS Workbench ایجاد خواهید کرد.مساله در نظر گرفته شده است به صورت طرح در شکل نشان داده شده است. یک مایع سرد در دمای 293.15 K به داخل یک ورودی بزرگ وارد لوله می شود و با یک مایع در دما 31.3.15 K مخلوط می شود که از طریق یک ورودی کوچکتر در خم قرار قرار دارد. این نحوه از مخلوی کننده در نیرگاه ها و فرایند های صنعتی زیاد اتفاق می افتد.در این گونه فرایند ها معمولا مهم پیش بینی جریان درجه حرارت و منطقه های مختلف مخلوط به منظور طراحی درست باید بررسی شود. به خاطر نحوه خاص هندسه مسئله فقط نصفه از هندسه مدل می شود.
