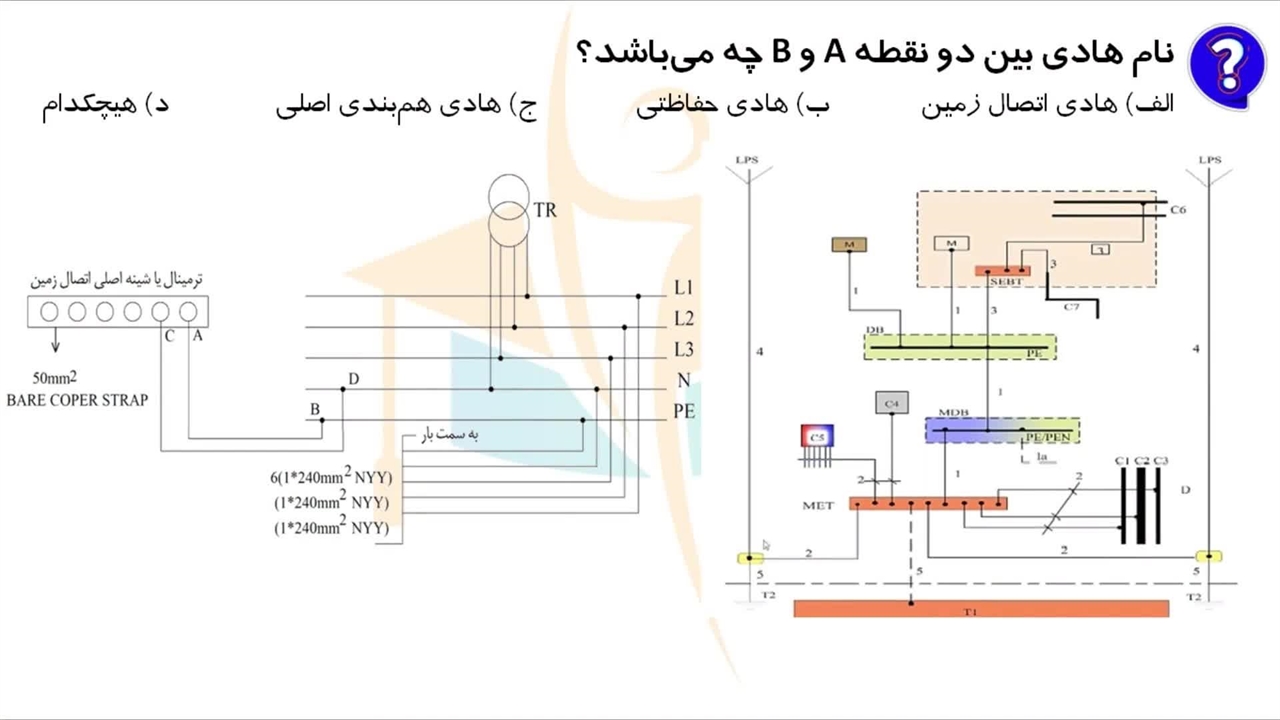

با توجه به شکل زیر به پرسش‌های 23 تا 26 پاسخ دهید.
- هر فاز شامل دو رشته کابل به مقطع NYY mm2 240×1
- هادی نول شامل یک رشته کابل به مقطع NYY mm2 240×1
- هادی حفاظتی شامل یک رشته کابل به مقطع NYY mm2 240×1

پرسش 23
مشترک نام هادی بین دو نقطه A و B چه می‌باشد؟
الف) هادی اتصال زمین ب) هادی حفاظتی ج) هادی هم‌بندی اصلی د) هیچکدام
پرسش 24
مشترک نام هادی بین دو نقطه C و D چه می‌باشد؟
الف) هادی اتصال زمین ب) هادی حفاظتی ج) هادی هم‌بندی اصلی د) هیچکدام
پرسش 25
مشترک سطح مقطع هادی بین دو نقطه A و B چه می‌باشد؟
الف) NYY mm2 50×1 ب) NYY mm2 120×1
ج) NYY mm2 240×1 د) گزینه‌های الف و ب هر دو صحیح است.
پرسش 26
مشترک سطح مقطع هادی بین دو نقطه C و D چه می‌باشد؟
الف) NYY mm2 50×1 ب) NYY mm2 120×1
ج) NYY mm2 240×1 د) گزینه‌های الف و ب هر دو صحیح است.
حل پرسش 23تا 26آزمون نظارت برق اردیبهشت 1402، طبق صفحه 149 بخش 4-11-1 فصل چهارم درسنامه و پرسش های طبقه بندی شده آزمون نظام مهندسی تاسیسات برقی از محصولات آموزشی آکادمی مهندس کریمی
