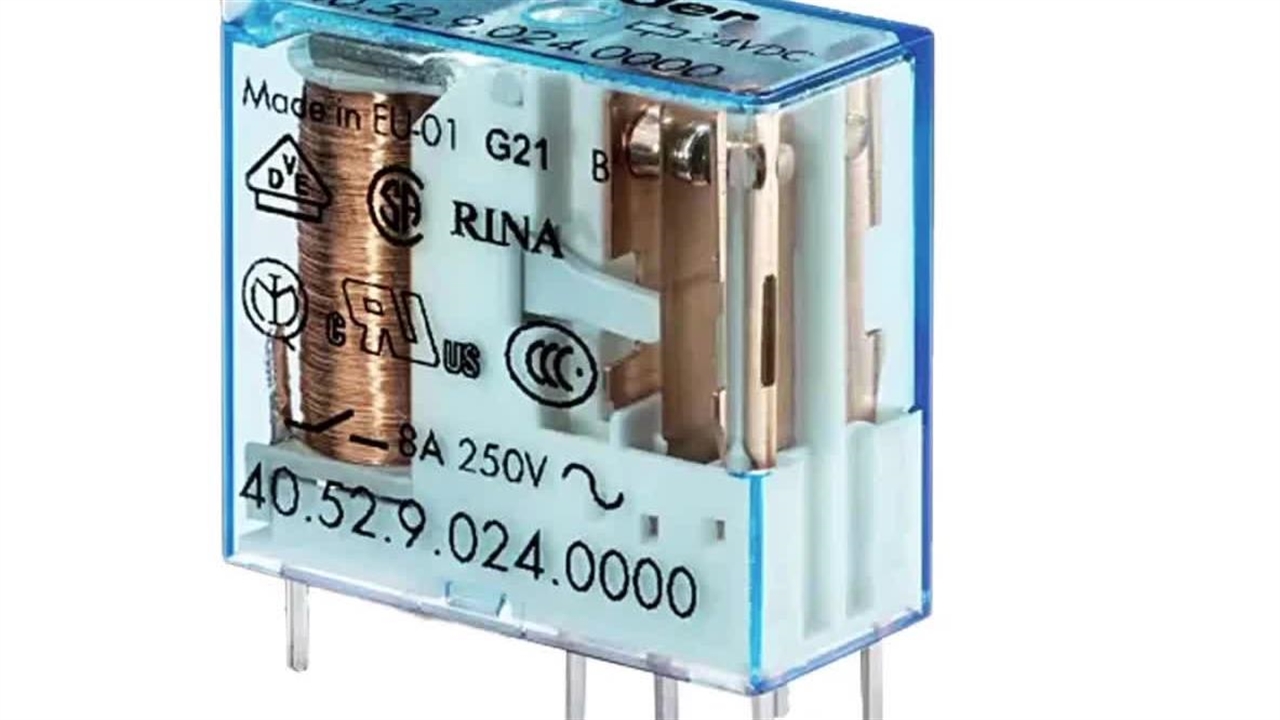

رله شیشه ای که به آن رله کمکی نیز گفته می شود، نوعی کلید الکترومغناطیسی است که ساختاری ساده و مشابه کنتاکتور دارد و برای مواردی نظیر سوئیچینگ بارهای ضعیف در جریان های پایین مورد استفاده قرار می گیرد.
این قطعات به علت این که در مدارهای فرمان نیز از آن ها بهره گرفته می شود به عنوان رله فرمان نیز شناخته شده هستند.
مشخصات رله شیشه ای چیست؟
رله شیشه ای یا رله کمکی مطابق نیاز مصرف کننده و تعداد فرمان های موجود در مدار، تعداد پایه های گوناگونی دارند و معمولا به صورت ۸، ۱۱ و ۱۴ پایه هستند.
تعداد پایه ها و کنتاکت ها در ارتباط مستقیم با یکدیگر قرار دارند به طوری که برای رله دو کنتاکت، دو پایه برای تیغه باز، دو پایه برای تیغه بسته، دو پایه به جهت تیغه مشترک و دو پایه برای برق دار کردن بویین وجود دارد.
جنس پایه های به کار گرفته شده در رله شیشه ای از آلیاژ نقره می باشد که پایه ها را در برابر ساییدگی و خوردگی مقاوم می سازند.
رنج جریانی ای که برای رله های کمکی در نظر گرفته شده است مابین ۵ تا ۲۵ آمپر بوده که برای راه اندازی و نصب بارهای ضعیف و سبک نقش بسزایی دارد؛ زیرا کنتاکت ها فعالیت خود را از جریان ۹ آمپر شروع می کنند.
در خصوص عمر و پایداری رله های شیشه ای می توان گفت که این قطعات عمر مکانیکی و الکتریکی پایداری دارند و قادر هستند تا یک میلیون بار عملیات ها و فعالیت ها را اجرا کنند.
تیغه های به کار گرفته شده در رله های شیشه ای ترکیبی از پلاتین و نقره هستند که هم رسانای قوی ای دارند و هم این که مقاومتشان بالا می باشد.
اجزاء تشکیل دهنده رله شیشه ای
رله های شیشه ای در ساختار خود اجزاء گوناگونی دارند که به شرح موارد زیر هستند.
بویین: بویین که به آن سیم پیچ یا COIL می گویند، مسئولیت اجرای نیروی مغناطیسی و نیروی متحرک مکانیکی را بر عهده دارد؛ ولتاژ بویین امکان تفاوت با ولتاژ تیغه ها را دارد و برای تغذیه خود از AC به DC استفاده می کند.
نحوه عملکرد بویین به گونه ای است که زمانی که برق وارد آن می شود به کنتاکت های پلاتینی دستور تغییر حالت و وضعیت می دهد.
تیغه: کنتاکت ها یا تیغه از دیگر اجزاء تشکیل دهنده رله کمکی هستند که از سه قسمت باز، بسته و مشترک تشکیل می شوند.
