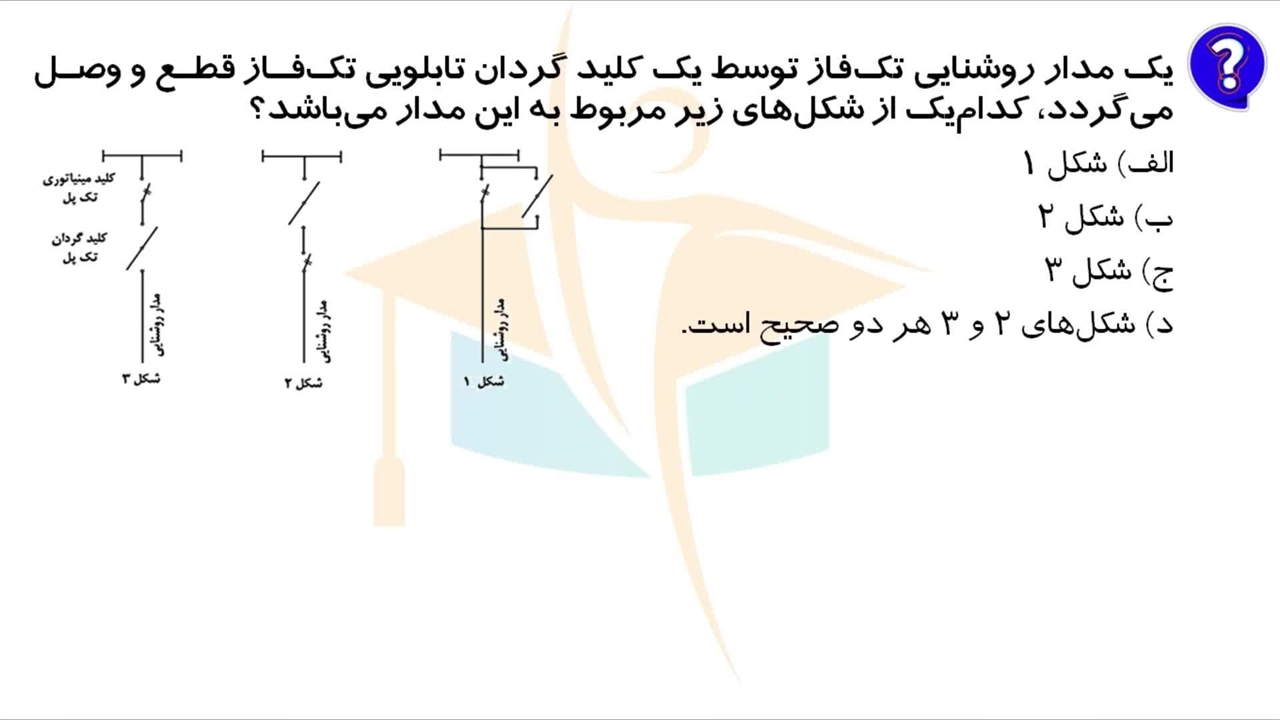

یک مدار روشنایی تک‌فاز توسط یک کلید گردان تابلویی تک‌فاز قطع و وصل می‌گردد، کدام‌یک از شکل‌های زیر مربوط به این مدار می‌باشد؟

الف) شکل 1 ب) شکل 2
ج) شکل 3 د) شکل‌های 2 و 3 هر دو صحیح است.
از کلیدهای مینیاتوری نباید به عنوان کلید کنترل مدار(قطع و وصل) استفاده کرد.از این رو در خروجی آن، از کلید گردان یا تک پل برای این منظور استفاده می شود. که در شکل 3 این مورد رعایت شده است.
(تبصره 2 آیین نامه 13-6-2-5-5 صفحه 77 مبحث 13)
